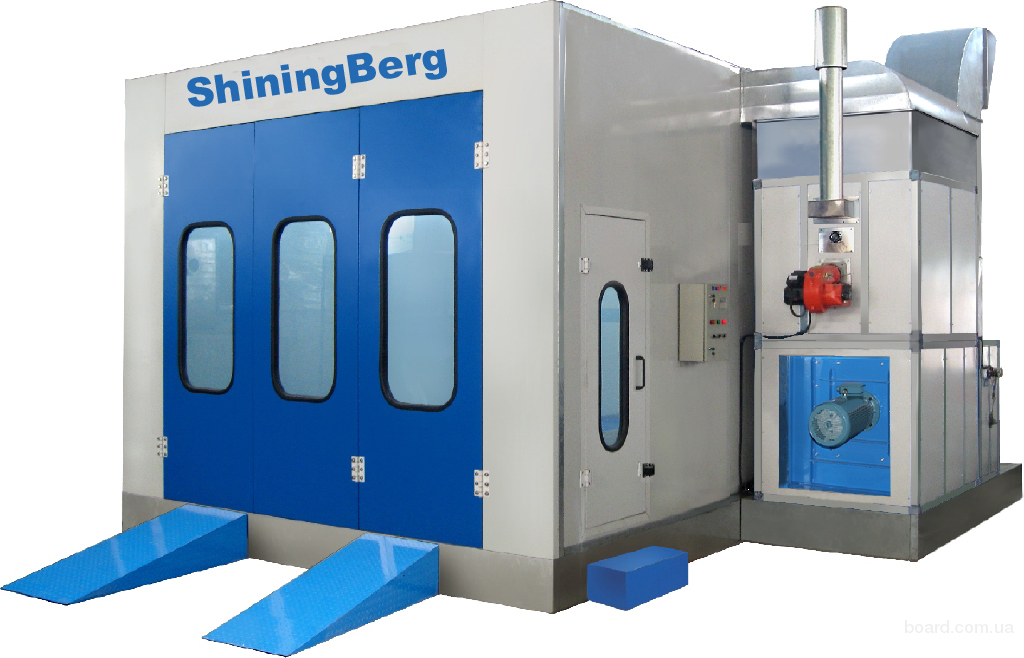

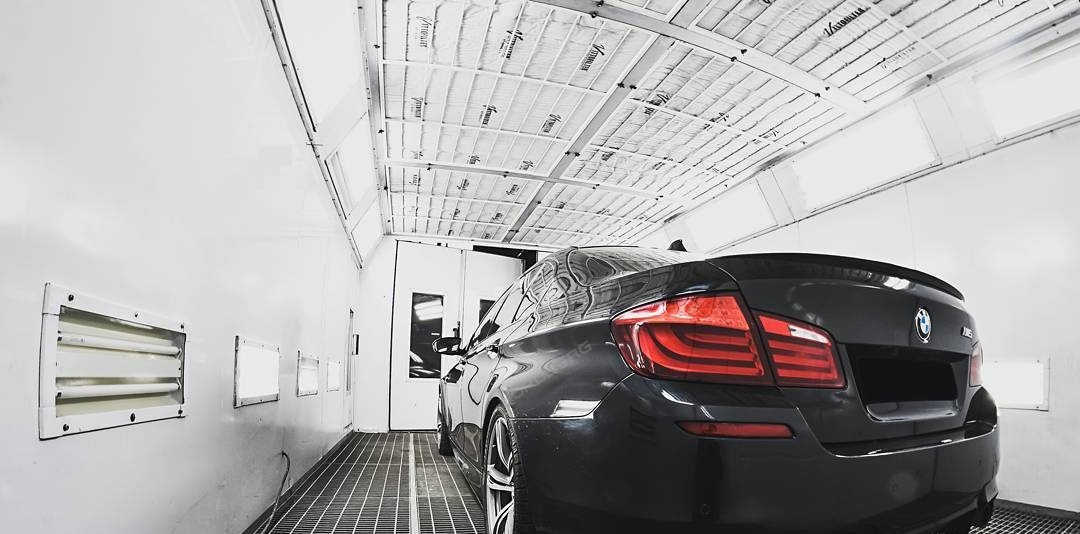

Окрасочно сушильная камера ShiningBerg предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока.
Камера работает в следующих режимах:
1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25⁰С в зависимости от применяемой краски.
2. СУШКА
В камере поддерживается постоянная температура +60≈80⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки
Кабина состоит из сэндвич-панелей изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Боковые светильники вмонтированы в панели, угловые светильники расположены вдоль по всей длине камеры. Все светильники - LED с пониженным энергопотреблением и имеют взрывозащищенное исполнение. Сэндвич-панели по торцам усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом. Также защитой от избыточного давления является боковая дверь оператора.
Основание металлическое, полностью решетчатый пол - 5 рядов решеток, нагрузка на отпечаток колеса 600 кг, под решетками расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры. Камеру можно по желанию установить на пол или в приямок.
Два мотора по 7,5 кВт изготовлены по самой надежной и проверенной технологии на сегодняшний день, которая обеспечивает минимальную шумность и вибрацию.
Данная конструкция "беличье колесо" является самой надежной по сравнению со всеми остальными решениями.
В комплекте с камерой поставляется полный комплект фильтров необходимых для полноценной работы.
Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:

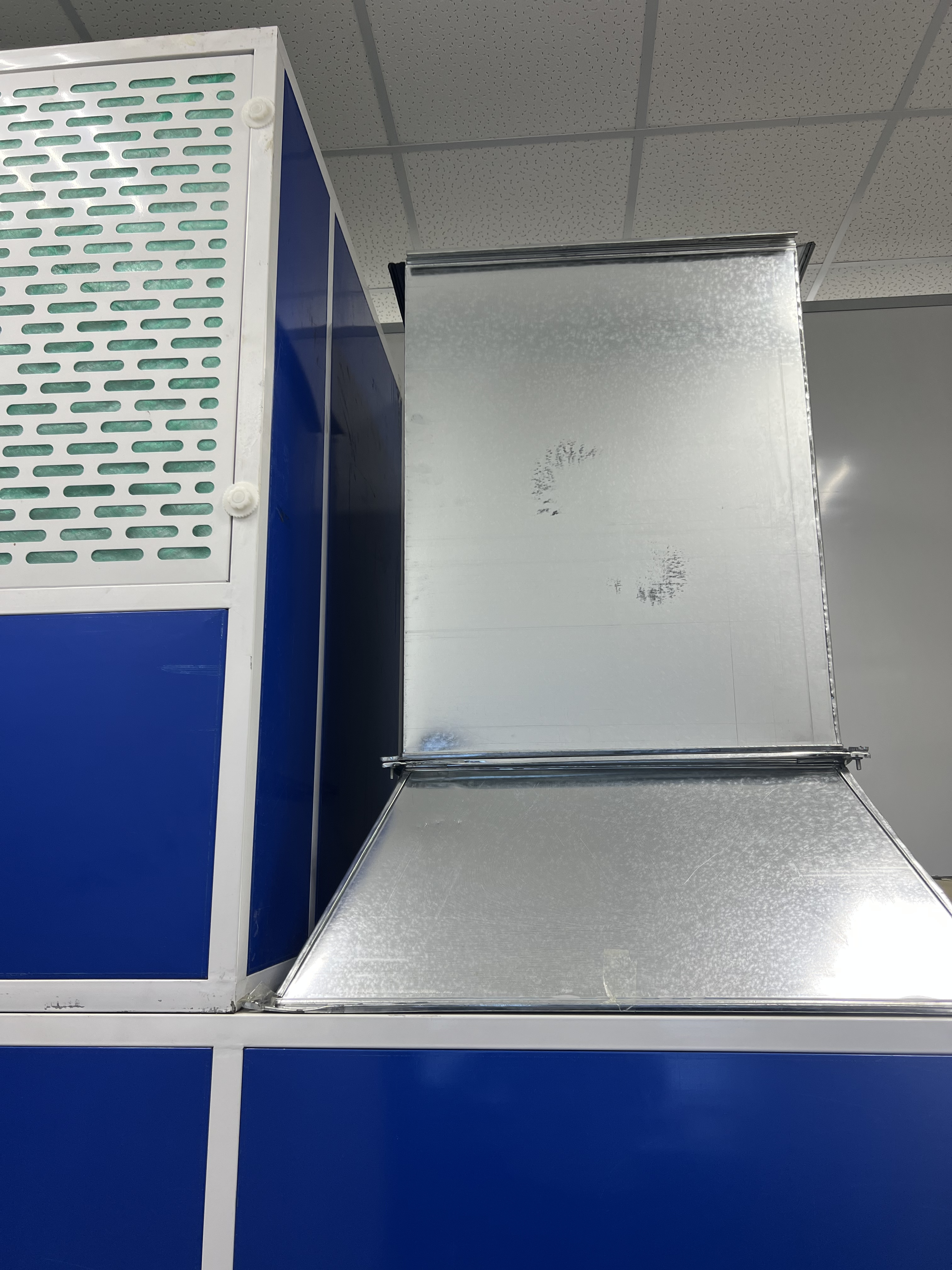

1)Вентиляционные коробы - их количество зависит от размеров помещения.
2)Провода для подключения пульта управления к электрическому щитку длина зависит от размеров помещения.
*Вентиляционные короба в комплект не входят

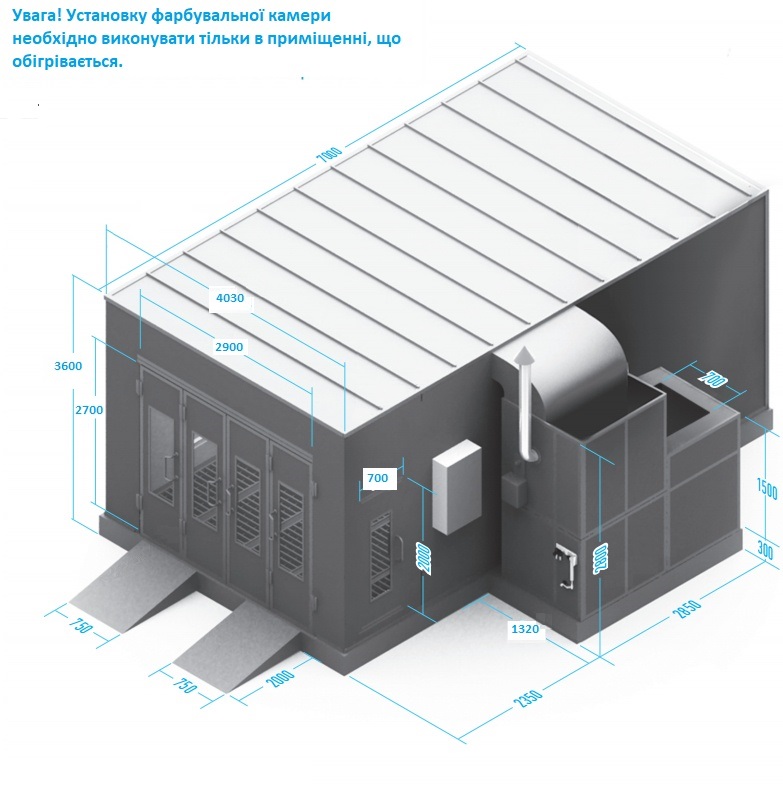

Наружные размеры камеры (Д×Ш×В): 7,0×5,3×3,5 м.
Конструктивные особенности:
Кабина cостоит из сэндвич-панелей, внутри которых находится материал пенополистирол, толщиной 50 мм.
Главная дверь: трехстворчатая, размером (Ш×В) 3,0×2,7 м.
Аварийная дверь: (Ш×В) 0,8×2,0 м.
Составной материал: сэндвич-алюминий. Основание: ровный бетонный пол; Основание камеры: полностью решетчатое высота пола 30 см; Основание группы притока высотой 30 см; Максимальная нагрузка: 600 кг на колесо. Освещение: Верхний уровень: 40 ламп по 40 Вт; Нижний уровень: 16 ламп по 40 Вт. Воздухообмен: 24000 м³/час; Скорость потока воздуха 0,3 ― 0,35 м/сек.
Вентиляционные агрегаты: система фильтров: фильтр предв. очистки: степень фильтрации ― 80%;
Потолочный фильтр: степень фильтрации ― 98%; Фильтр задней стенки: степень фильтрации ― 95%.
Температура: Цикл покраски: 20°С при -3°С; Цикл сушки: 60°/80°С; Температурные режимы: Горелка RIELLO G20; Тепловая мощность: 200 кВт; Рециркуляция: 90% теплого воздуха.
Питание: электрическая трехфазная сеть напряжением: 380 В, 10,5 кВт ― 26 А.
Доставка камеры на объект и монтаж - по договору
Стандартная комплектация:
- один приточный вентилятор и один вытяжной по 7,5 квт.
- теплообменник;
- дизельная горелка RIELLO G20;
- решетчатое мет. основание с рядами решеток
- 2 въездные аппарели;
- 3-створчатые въездные ворота и сервисная дверь;
- окрашенные стеновые панели с наполнителем из пенопласта;
- 8 верхних светильников по 3 лампы в каждом = 24 шт; и боковые

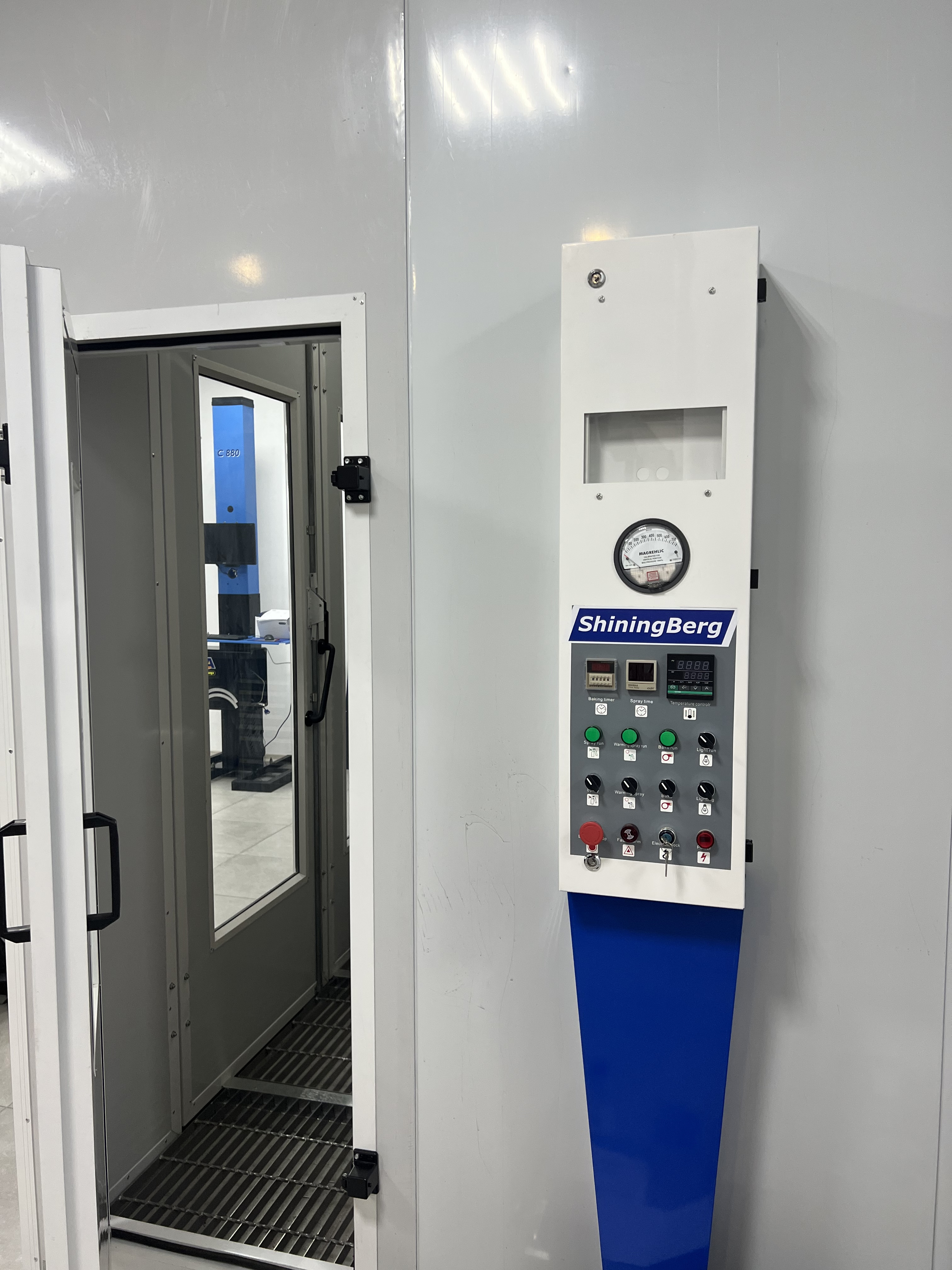

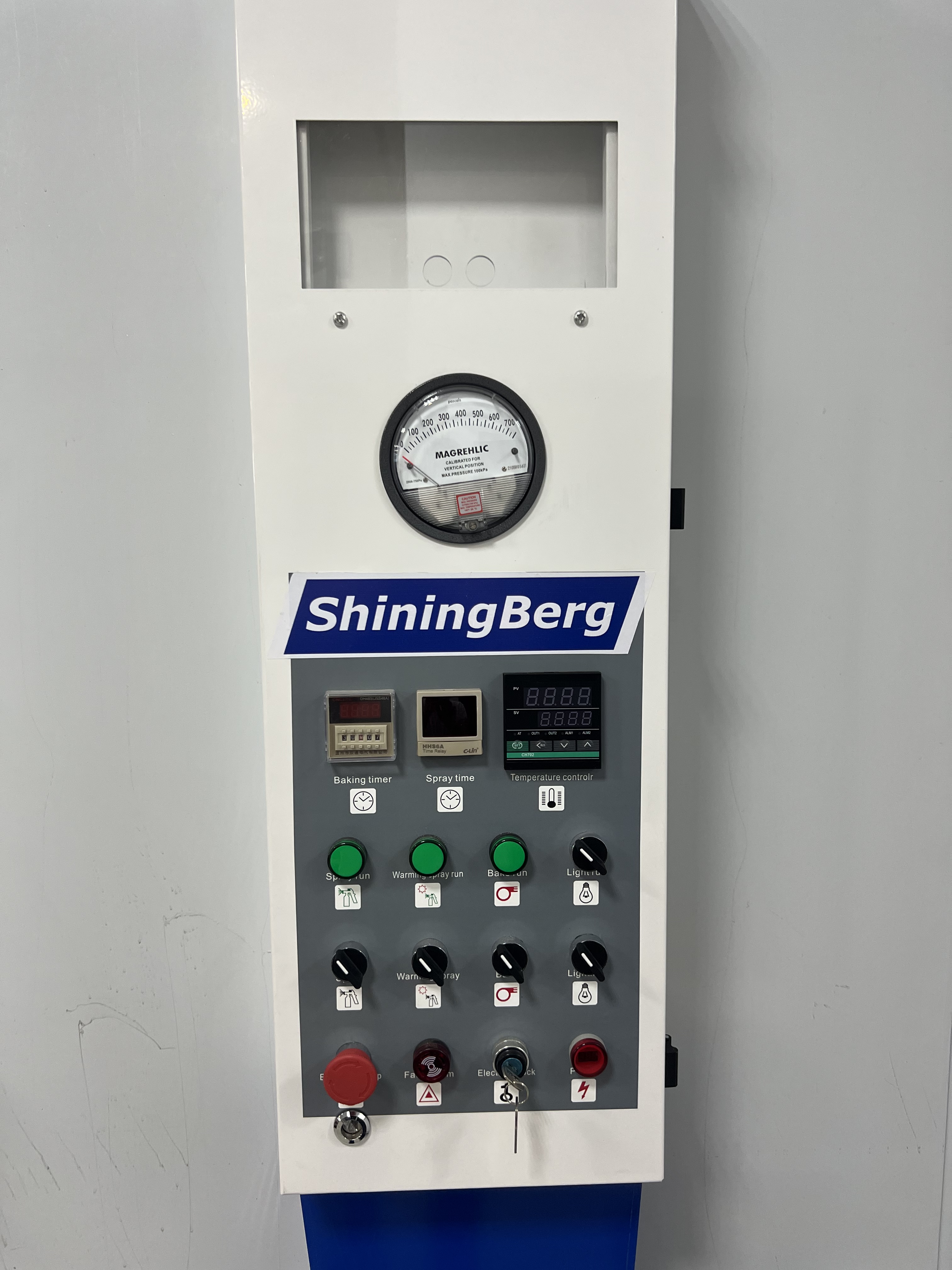

- электрический пульт управления;

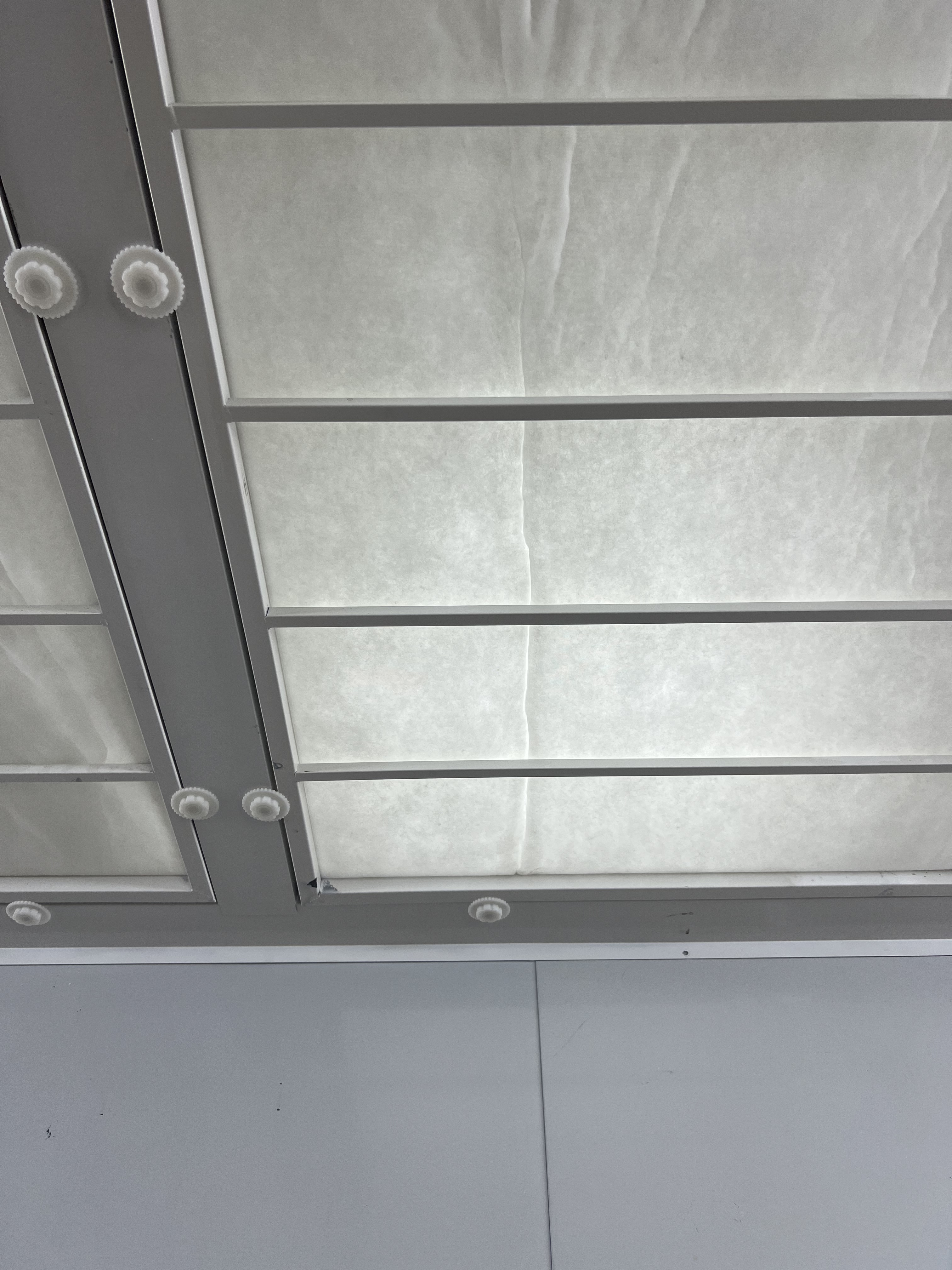

- потолочный фильтр тонкой очистки;

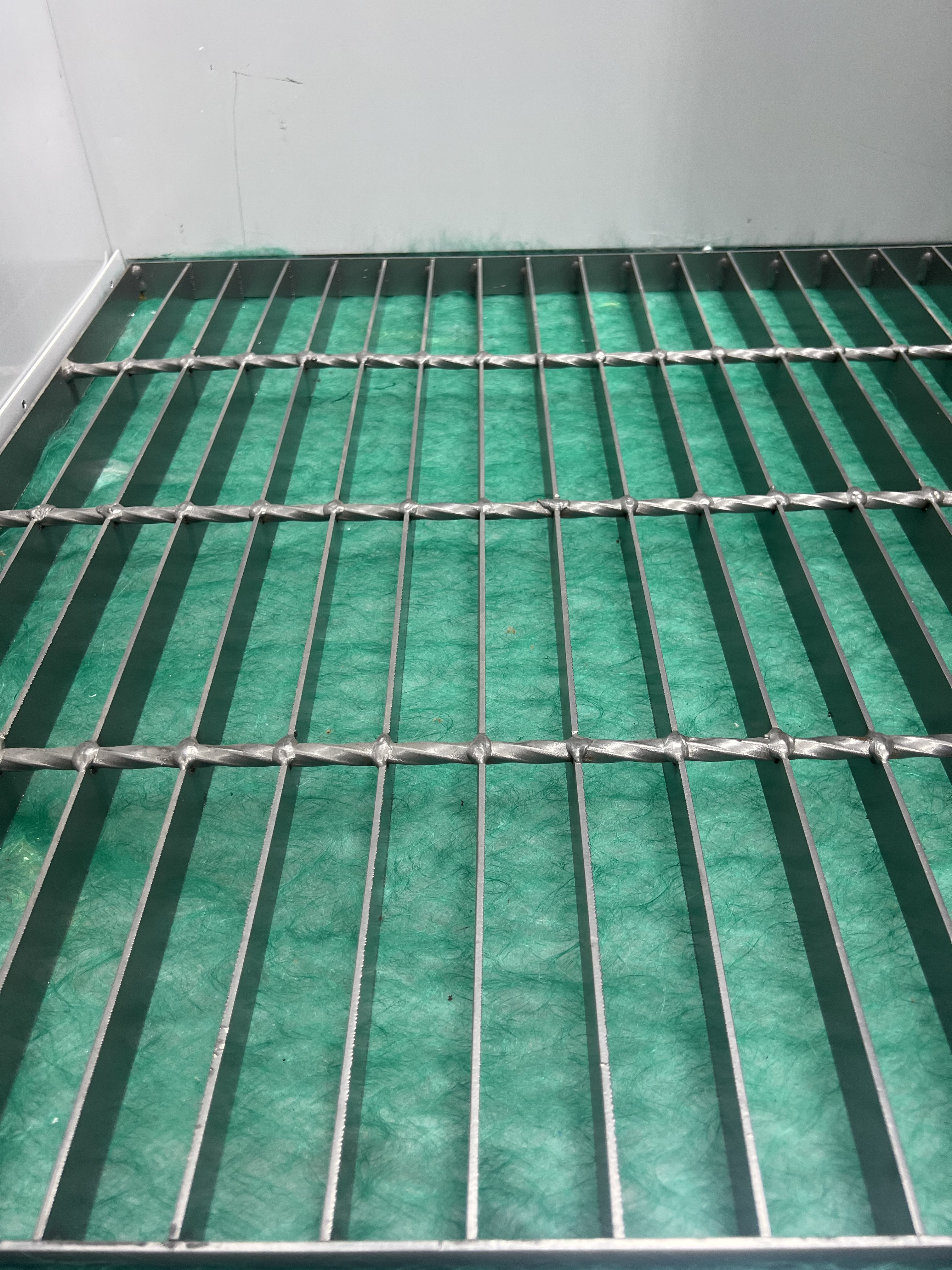

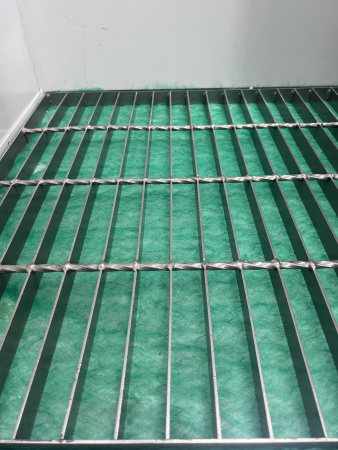

- напольный фильтр для поглощения окрасочного тумана;
- фильтр предварительно очистки.
Технические характеристики:
Габариты:
внутренние (ГхШхВ), мм - 6900х3900х2650
наружные (ГхШхВ), мм - 7000x5350x3400
въездные аппарели (ШхД), мм - 520х2000
дверь для персонала (ШхВ), мм - 650х1800
Тепловентиляционный агрегат:
производительность вентилятора, м3/час - 21000
двигатель приточной вентиляции и вытяжной , кВт - 7.5-2 шт
тепловая мощность горелки, ккал/час - 180000
макс. температура в кабине, ºС - 80
расход дизельного топлива на рабочий цикл, кг - 6-8
Мощность ламп освещения, Вт - 864
Общая потребляемая мощность, кВт - 16
Электропитание - 3ф.x380-400В/50Гц
Грузоподъемность пола - 600 кг/колесо (0.2х0.2м)
Камера работает в следующих режимах:
1. ПОКРАСКА
В камере поддерживается постоянная температура +20≈25⁰С в зависимости от применяемой краски.
2. СУШКА
В камере поддерживается постоянная температура +60≈80⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля.
3. ПРОДУВКА
Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки
Кабина состоит из сэндвич-панелей изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Боковые светильники вмонтированы в панели, угловые светильники расположены вдоль по всей длине камеры. Все светильники - LED с пониженным энергопотреблением и имеют взрывозащищенное исполнение. Сэндвич-панели по торцам усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом. Также защитой от избыточного давления является боковая дверь оператора.
Основание металлическое, полностью решетчатый пол - 5 рядов решеток, нагрузка на отпечаток колеса 600 кг, под решетками расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры. Камеру можно по желанию установить на пол или в приямок.
Два мотора по 7,5 кВт изготовлены по самой надежной и проверенной технологии на сегодняшний день, которая обеспечивает минимальную шумность и вибрацию.
Данная конструкция "беличье колесо" является самой надежной по сравнению со всеми остальными решениями.
В комплекте с камерой поставляется полный комплект фильтров необходимых для полноценной работы.
Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
1)Вентиляционные коробы - их количество зависит от размеров помещения.
2)Провода для подключения пульта управления к электрическому щитку длина зависит от размеров помещения.
*Вентиляционные короба в комплект не входят
Наружные размеры камеры (Д×Ш×В): 7,0×5,3×3,5 м.
Конструктивные особенности:
Кабина cостоит из сэндвич-панелей, внутри которых находится материал пенополистирол, толщиной 50 мм.
Главная дверь: трехстворчатая, размером (Ш×В) 3,0×2,7 м.
Аварийная дверь: (Ш×В) 0,8×2,0 м.
Составной материал: сэндвич-алюминий. Основание: ровный бетонный пол; Основание камеры: полностью решетчатое высота пола 30 см; Основание группы притока высотой 30 см; Максимальная нагрузка: 600 кг на колесо. Освещение: Верхний уровень: 40 ламп по 40 Вт; Нижний уровень: 16 ламп по 40 Вт. Воздухообмен: 24000 м³/час; Скорость потока воздуха 0,3 ― 0,35 м/сек.
Вентиляционные агрегаты: система фильтров: фильтр предв. очистки: степень фильтрации ― 80%;
Потолочный фильтр: степень фильтрации ― 98%; Фильтр задней стенки: степень фильтрации ― 95%.
Температура: Цикл покраски: 20°С при -3°С; Цикл сушки: 60°/80°С; Температурные режимы: Горелка RIELLO G20; Тепловая мощность: 200 кВт; Рециркуляция: 90% теплого воздуха.
Питание: электрическая трехфазная сеть напряжением: 380 В, 10,5 кВт ― 26 А.
Доставка камеры на объект и монтаж - по договору
Стандартная комплектация:
- один приточный вентилятор и один вытяжной по 7,5 квт.
- теплообменник;
- дизельная горелка RIELLO G20;
- решетчатое мет. основание с рядами решеток
- 2 въездные аппарели;
- 3-створчатые въездные ворота и сервисная дверь;
- окрашенные стеновые панели с наполнителем из пенопласта;
- 8 верхних светильников по 3 лампы в каждом = 24 шт; и боковые
- электрический пульт управления;
- потолочный фильтр тонкой очистки;
- напольный фильтр для поглощения окрасочного тумана;
- фильтр предварительно очистки.
Технические характеристики:
Габариты:
внутренние (ГхШхВ), мм - 6900х3900х2650
наружные (ГхШхВ), мм - 7000x5350x3400
въездные аппарели (ШхД), мм - 520х2000
дверь для персонала (ШхВ), мм - 650х1800
Тепловентиляционный агрегат:
производительность вентилятора, м3/час - 21000
двигатель приточной вентиляции и вытяжной , кВт - 7.5-2 шт
тепловая мощность горелки, ккал/час - 180000
макс. температура в кабине, ºС - 80
расход дизельного топлива на рабочий цикл, кг - 6-8
Мощность ламп освещения, Вт - 864
Общая потребляемая мощность, кВт - 16
Электропитание - 3ф.x380-400В/50Гц
Грузоподъемность пола - 600 кг/колесо (0.2х0.2м)
