Рефрижераторные осушители: назначение, принцип работы и особенности применения
Рефрижераторные осушители — это оборудование, предназначенное для эффективного удаления влаги из сжатого воздуха путём его охлаждения. Осушение воздуха необходимо в большинстве пневматических систем, поскольку повышенная влажность вызывает коррозию оборудования, ухудшает качество покраски, снижает эффективность пневмоинструмента и приводит к поломкам.
Принцип работы рефрижераторного осушителя
Чтобы понять, как функционирует рефрижераторный осушитель, важно знать, что такое точка росы. Это температура, при которой водяной пар, содержащийся в воздухе, начинает конденсироваться и выпадать в воду.
Внутри рефрижераторных осушителей воздух охлаждается до температуры ниже точки росы. При этом содержащаяся в нём влага превращается в конденсат и попадает в клапан автоматического отвода конденсата с электронным таймером. Далее жидкость сбрасывается в канализационный коллектор.

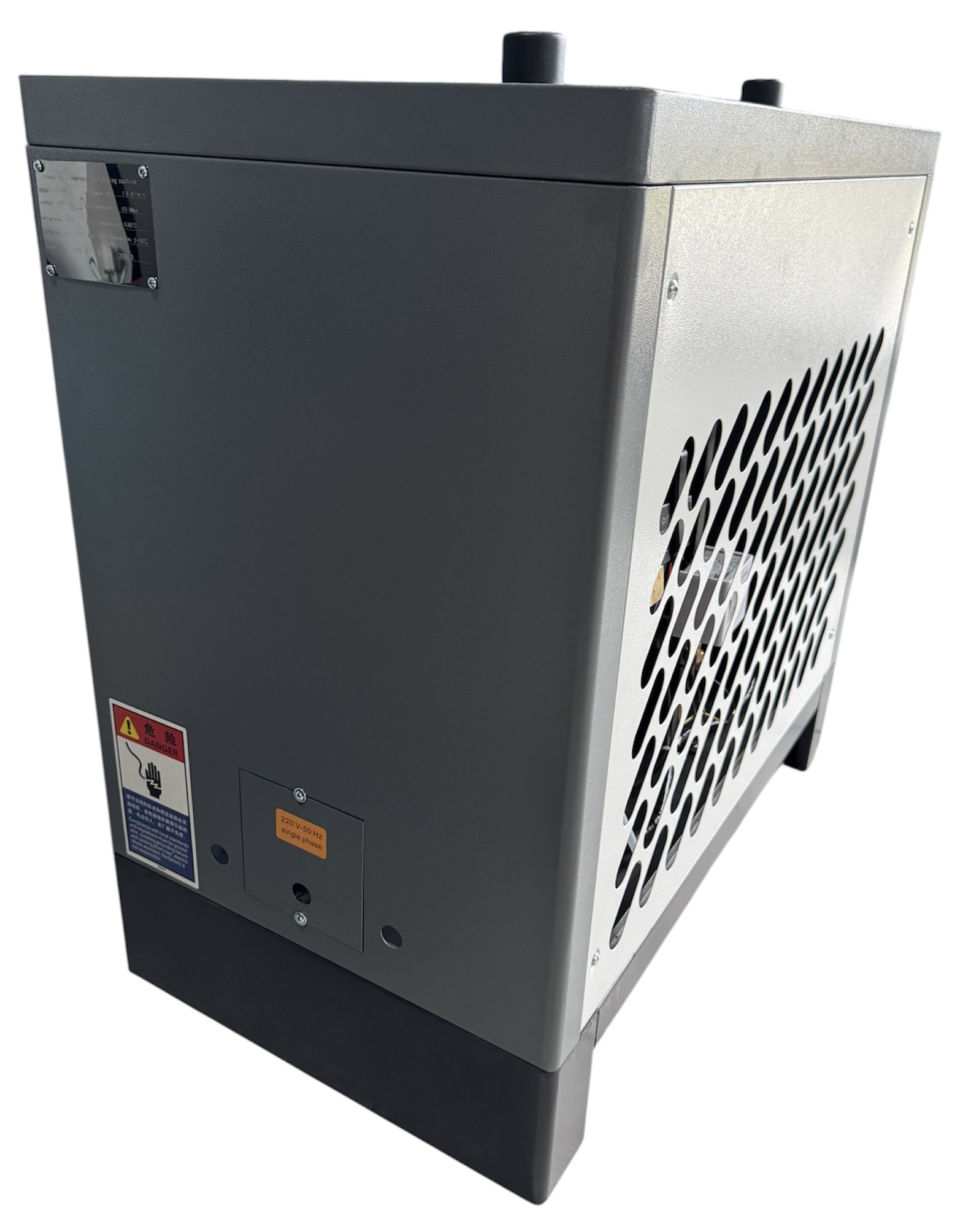

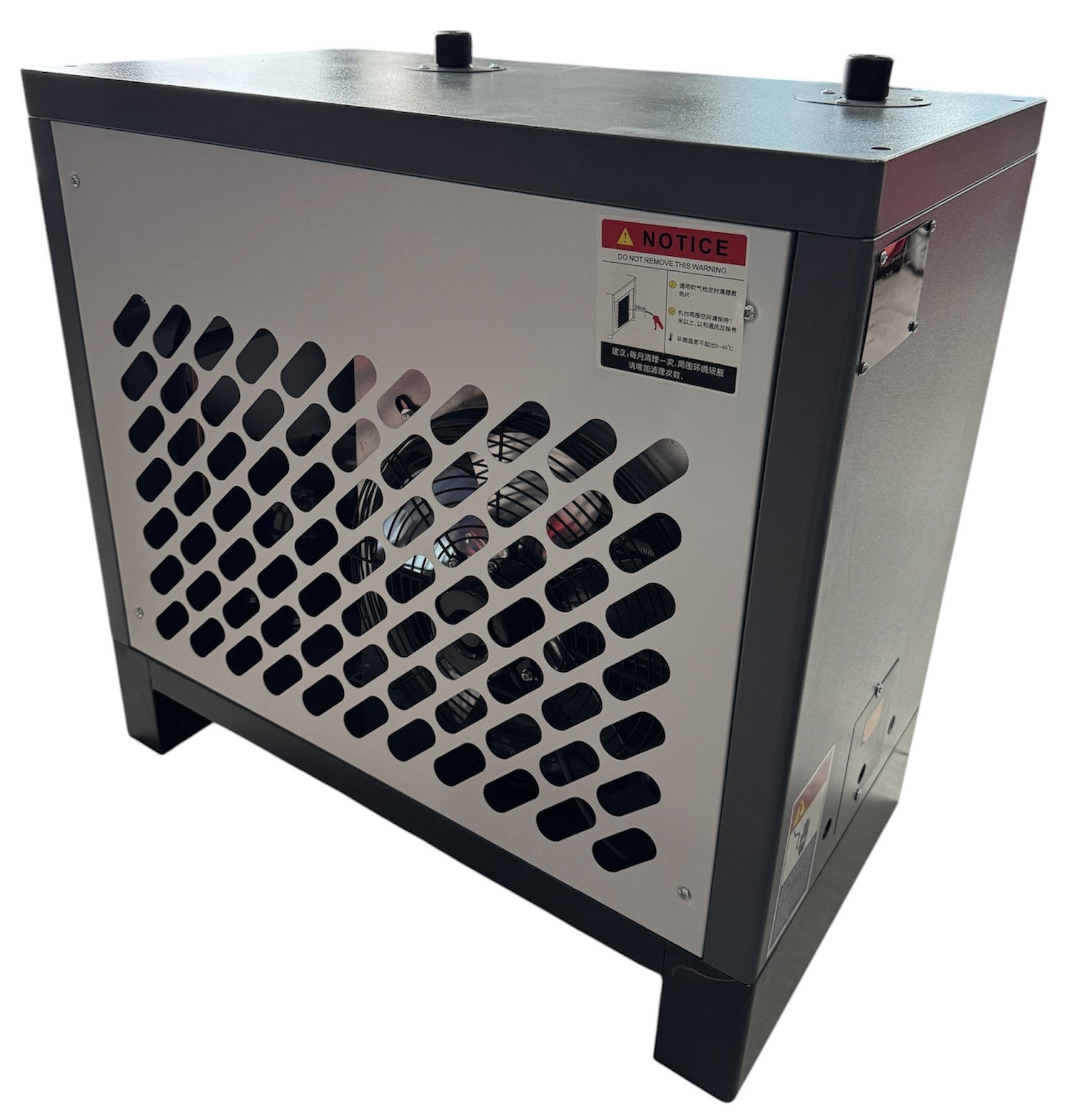

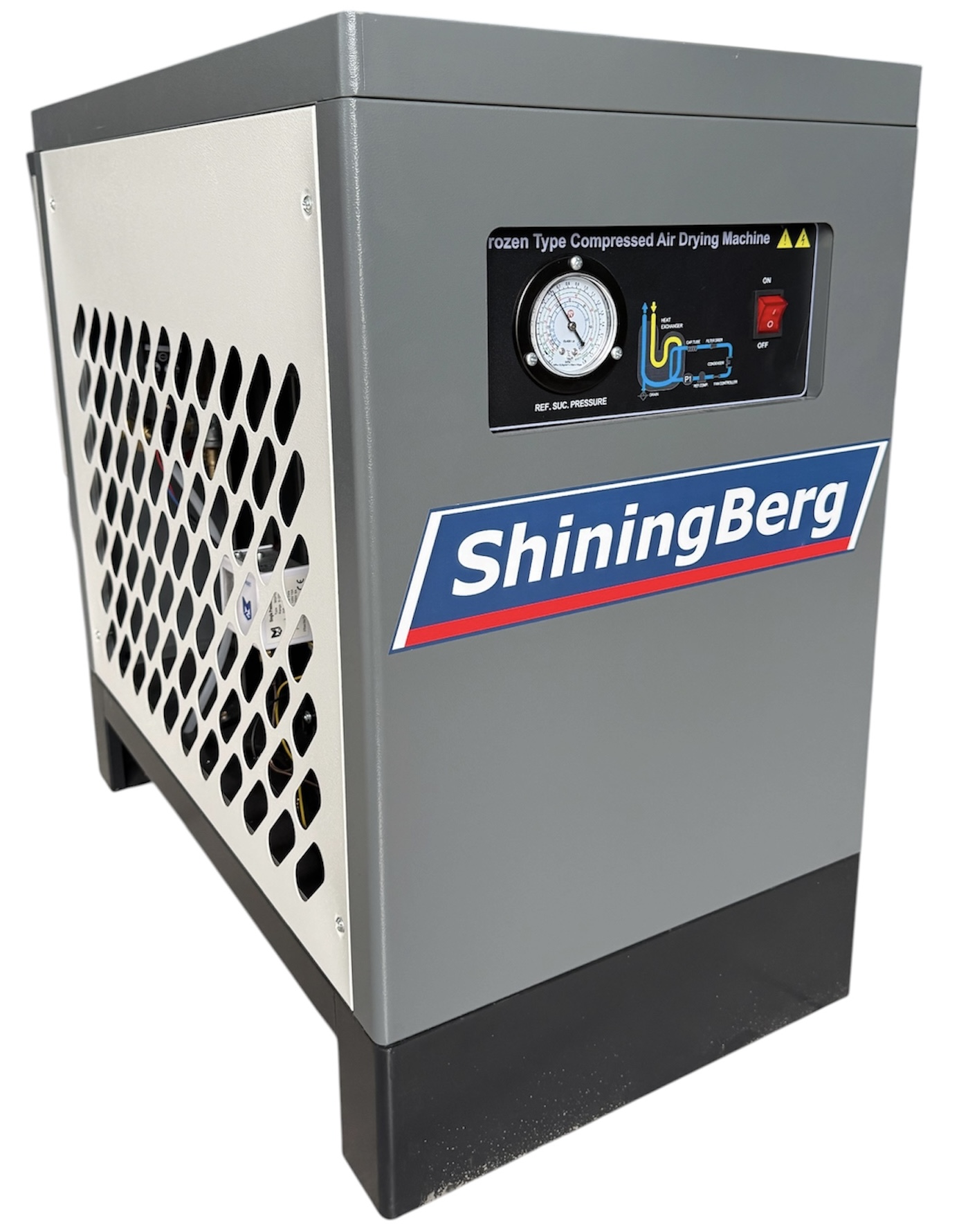

Особенности конструкции осушителей серии RDP
В осушителях серии RDP охлаждение происходит в вертикальном теплообменнике. Такое исполнение имеет ряд преимуществ:
- направление влажного воздуха вниз облегчает его стекание к конденсатоотводчику;
- предотвращается накопление влаги в испарителе;
- рекуперация входящих и выходящих потоков повышает энергоэффективность устройства;
- выходящий воздух подогревается — важно для покраски, медицины, автоотрасли и других производств;
- осушитель работает мощнее, но потребляет меньше энергии.
Использование фильтров с рефрижераторными осушителями
Для стабильной и безопасной работы осушителей их всегда применяют совместно с магистральными воздушными фильтрами.
Перед осушителем устанавливают фильтр грубой очистки 3 мкм. Если воздух сильно загрязнён (например, в старых «чёрных» трубопроводах), перед первым фильтром дополнительно монтируют сепаратор.
После осушителя ставят фильтры в зависимости от нужной степени очистки:
- 1 мкм (элемент R) — общее промышленное назначение, пневмоинструмент, пневмооборудование;
- 0,1 / 0,01 мкм (элементы M, S) — покраска, плазменная резка, высокопроизводительные пневмосистемы;
- Активированный уголь (элемент A) — медицина, лаборатории, высокоточная покраска.
